一  xm-2323GPS时钟对时系统概述:

目前电力系统中的时间同步方式是以全球定位系统（GPS）导航卫星发送的无

线标准时间信号为统一时钟信号源，再由统一时钟信号源向电网中各类装置提供

标准时间。

时钟同步系统屏配置的GPS卫星同步时钟提供各种时间同步信号用于实现电厂（站）内计算机监控系统、保护装置、故障录波器 、事件顺序记录装置、安全自动装置、远动RTU及各级能量管理系统、用电负荷管理系统、通信网监控系统、电能量记费系统、电网频率按秒考核系统、功角测量装置、线路故障行波测距装置、雷电定位装置、调度录音电话、各类信息管理系统MIS、DCS系统、及各种输煤PLC、除灰PLC、化水PLC、脱硫PLC等的时间同步，使电厂（站）内各设备具有统一的时间基准。

二  xm-2323GPS时钟对时系统系统组成:

时钟同步系统由主时钟、时间信号传输通道、时间信号用户设备接口（扩展装置）组成。主时钟一般设在电厂（站）的控制中心，包括标准机箱、接收模块、接收天线、电源模块、时间信号输出模块等。对于电厂、变电站，考虑其重要性，

整个电厂、变电站配置2台主时钟，一主一备，2台主时钟以冗余热备模式工作，完成GPS卫星信号的接收、处理，及向时间扩展设备提供标准同步时间信号（RS422电平方式IRIG-B）。

◆ 每台主时钟同时具有接收另一台主时钟的IRIG-B时间信息功能，达到两台主时钟之间能够互为备用。正常情况下，主时钟的时间信号接收单元独立接收GPS卫星发送的时间基准信号；当某一主时钟的时间信号接收单元发生故障时，该主时钟能自动切换到另一台主时钟的时间信号接收单元接收到的时间基准信号，实现时间基准信号互为备用，切换时间小于0.5秒，切换时主时钟输出的时间同步信号不会出错。

◆ 主时钟与时间扩展设备之间采用光纤连接，以IRIG-B来传送GPS时间信息。信号扩展装置的时间基准信号输入包括两路IRIG-B输入。当信号扩展装置只接一路IRIG-B输入时，该路输入可以是IRIG-B输入1，也可以是IRIG-B输入2。信号扩展装置接入两路IRIG-B时码输入时，以IRIG-B输入1作为该扩展装置的外部时间基准，IRIG-B（DC）输入2作为后备。扩展时钟向故障录波装置、继电保护装置、机组控制系统（DCS）、脱硫控制系统、水、煤、灰渣控制点等提供对时信号接口。同时网络时间服务器还可提供1～3个NTP网络接口，以满足MIS及SIS等系统的网络对时需要。

◆ 主时钟及时间扩展设备所有时间同步信号输出时，在电气上均相互隔离。输出的时间同步信号可满足秒(1PPS)、分(1PPM)、时(1PPH)、IRIG-B、空接点、DCF77、串口以及NTP网络接口等方式。

◆ 主时钟及时间扩展设备具有工作状态指示、告警显示和告警信号输出功能。告警信号的电接口类型为继电器空接点，接点耐压>250V DC。

◆ 主时钟及时间扩展设备具有时间显示功能，运行状态下显示年、月、日、时、分、秒及接收卫星数。

◆ 主时钟及时间扩展设备可配置恒温晶振内部守时功能。当接收到外部时间基准信号时，被外部时间基准信号同步；当接收不到外部时间基准信号时，切换到内部守时，保持一定的走时准确度，使主时钟或扩展装置输出的时间同步信号仍能保持一定的准确度。当外部时间基准信号接收恢复时，自动切换到正常状态工作，切换时间小于0.5S，切换时时钟输出的时间同步信号不会出错。

◆ 可采用两路电源供电，任何一路电源消失，主时钟及信号扩展装置仍保持正常工作。

◆ 组屏式结构可以根据用户需要比较方便地扩展时间信号输出量，而且不会影响整个系统的正常工作。时钟屏采用2260*800*600标准机柜或根据实际情况定制。柜体前后开门。前门采用玻璃门，后门采用双开门，以方便线缆的连接。机柜底部装有公共接地铜排。屏内预留足够标准的插槽、面板和接线端子排，以满足将来不同时间信号输出接口数量的扩展要求；所有时间输出信号全部接入柜内的端子排上。

三 xm-2323GPS时钟对时系统系统特点：

1、与外同步时钟信号同步精度高，同步精度优于±0.1μs。

2、采用冗余结构

3、模块化设计，多种输出接口，使用灵活方便。

4、双CPU并行处理时间报文输出技术

5、高精度脉冲输出

6、高精度守时时钟

7、采用无过冲IRIG-B(AM)码产生技术，产生高精度的IRIG-B(AM)码，精度可达5μs。

8、支持光纤或电缆级连输入和输出。

9、信号接收可靠性高，不受电站地域条件的限制。

10、所有信号输出口均经过光电隔离，电磁抗干扰达到III级标准。

11、有监视本装置运行状态的告警接点输出，包括电源消失告警、外同步信号消失告警、以及本装置自检异常告警。

12、LCD显示日期和时间及外同步信息。

13、具有电网频率测量功能

14、多卫星系统接入，以及不同系统间的无缝切换，保证了授时系统的安全性及可靠性。目前支持接入GPS、北斗、格罗娜丝。

15、支持NTP（Network Time Protocol,网络时间协议）版本4

16、适应更多的组网方式,互备方式、主从方式等，灵活多变的组网模式。适用于双钟或多钟互备等方式。

四 xm-2323GPS时钟对时系统技术指标

1. 物理参数

1.1 机箱

标准时间同步钟本体和时标信号扩展装置都采用标准19″机架式机箱，能牢固安装在配电盘内立柱上，高度为2U或4U。机箱外壳有可靠接地点。

外形尺寸：440mm(W)×260mm(L)×89mm(H)，或用户指定。

颜    色：计算机灰 （RAL 7032）或用户指定。

重    量：5kg

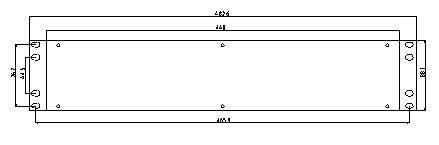

2U机箱：

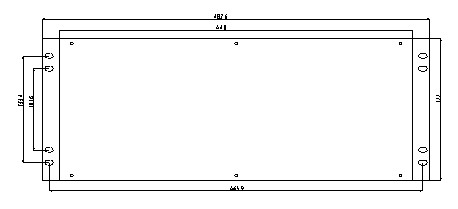

4U机箱：

1.2 天线

接收天线和安装底座配套。

天线尺寸：直径95（mm）×高度128（mm）

底座尺寸： 90×30（mm）×高度110（mm）

底座安装方式：阳管螺纹, 内径24（mm）×高度60（mm），

底座安装位置：屋顶，可见大部分天空

重量（包括安装底座）：5 kg

电缆：RG-59 /RG-58型，标准长度50m，或用户指定。

2. 环境条件

2.1 主机工作环境

工作温度：-25℃~ +55℃

储存温度：-40℃~ +85℃

湿    度：5％ ~ 95%，不结露

2.2 天线工作环境

工作温度：-40℃~ +80℃

储存温度：-40℃~ +90℃

湿    度：100%，结露

3. 电磁兼容性

装置在变电站保护室和控制室的电磁场环境下能正常工作，符合“GB/T13926-1992 工业过程测量和控制装置的电磁兼容性” 中有关规定的要求，达到Ⅲ级标准。

Ø 绝缘性能： GB/T13926-2002 Ⅲ级

Ø 抗高频干扰： GB/T 15153.1-1998 Ⅲ~Ⅳ级

Ø 抗快速瞬变干扰：GB/T 17626.4-1998 Ⅲ级

Ø 抗静电放电干扰：GB/T 15153.1-1998 Ⅲ级

Ø 抗磁场干扰： GB/T 17626.8-1998 Ⅴ级

Ø 抗浪涌干扰： GB/T 15153.1-1998 Ⅲ级

4 .供电电源

XM-2323 GPS时间同步系统采用交直流公用方式供电。

4.1 交流电源

额定电压：单相220V，允许偏差 -20% ～ +20%；

频率：50Hz，允许偏差± 3Hz；

波形：正弦，波形畸变不大于5%。

4.2 直流电源

额定电压：220V、110V；

允许偏差：-20% ～ +20%；

纹波系数：≤5%。

4.3 功率消耗不大于50W。

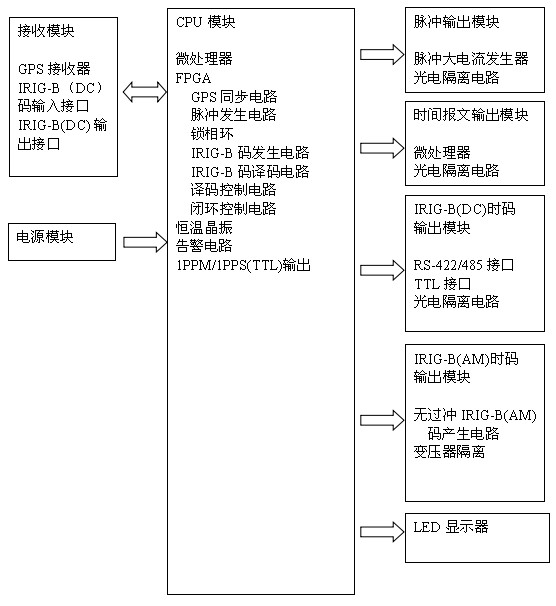

五 xm-2323GPS时钟对时系统装置整体结构图:

六  xm-2323GPS时钟对时系统装置面板及背板示意图:

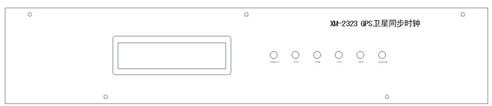

标准（双冗余）时间同步钟本体(2U)面板示意图

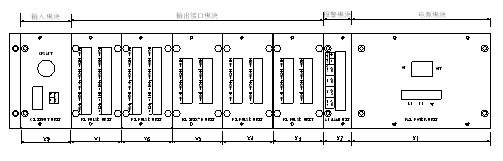

标准（双冗余）时间同步钟本体(2U)背板示意图

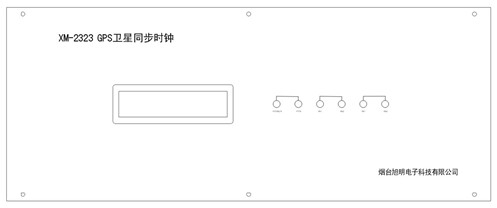

时标信号扩展装置（双冗余）面板(4U)示意图

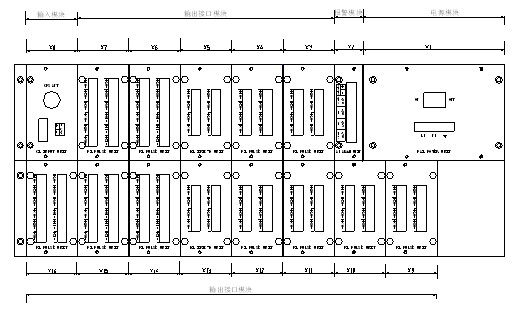

时标信号扩展装置（双冗余）背板(4U)示意图

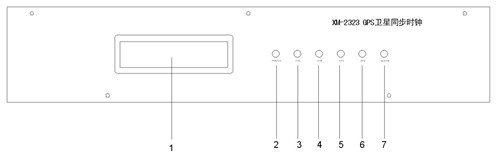

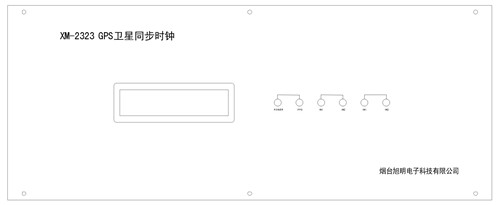

时间同步钟本体（单台钟）面板(2U)示意图

（1）液晶显示窗口，显示标准的北京时间和锁定的卫星数

（2）POWER: 电源指示灯，接通电源即亮。

（3）PPS: 秒脉冲指示灯，每秒钟闪亮一次。

（4）PPM: 分脉冲指示灯，每分钟闪亮一次。

（5）PPH: 时脉冲指示灯，每小时闪亮一次。

（6）GPS: 定位指示灯，GPS同步时亮。

（7）ALARM: 报警指示灯，系统有异常时亮。
