一  xm-220微机防误操作系统功能简绍:

1. 强制闭锁

对一次设备加装锁具，对其操作实施强制闭锁，通过模拟、预演，

检验、打印和传输操作票，运行人员可按照倒闸操作票的顺序，模拟预演后对设备进行操作，避免正常情况下由于操作顺序不当而引起各种电气设备误操作，实现部颁五防要求：

防止误拉合断路器

防止误入带电间隔

防止带负荷拉隔离开关

防止带电挂地线或合接地刀闸

防止带地线（接地刀闸）合隔离开关

同时还可实现旁路母线充电、倒母线操作、线路侧验电、就地或远方操作

复杂闭锁功能。

2. 自动对位功能

系统可通过显示屏上的模拟元件直观地反映系统的工作状态，且通过记忆对位的方式或通过与监控通讯，接收监控系统发来的实遥信，检测显示屏上各元件的状态是否与实际设备的运行状态一致，若不一致时则自动对位刷新状态。

五防模拟操作

模拟操作时，在防误装置主机上，按变电站一次主接线图设备防误操作画

及各种功能菜单，检验操作票是否正确，若操作错误，则在显示器上显示相应信息并同时发出音响报警，达到了防止各种误操作的目的，同时也起到了仿真培训的作用。

发送及储存操作票

模拟预演结束后，微机五防系统将正确的操作内容（一次操作票）自动存

并传输到电脑钥匙中，该操作票中所列内容为所涉及的一次设备及二次操作部分。

五防闭锁操作

运行人员依据电脑钥匙所显示的设备号，进行倒闸操作，电脑钥匙对违反

防规定或与操作票不符的操作实现强制闭锁，通过其内部固化的闭锁逻辑来判断错误操作的类型，并以语音提示及液晶显示方式警告操作人员。

具有汇报对位功能

倒闸操作完毕，电脑钥匙插回传输口，通过电脑钥匙反馈现场信息（状态

给工控机，实现显示屏上设备状态与现场设备状态一致。

多任务并行操作功能

支持多任务并行操作功能，允许多个操作班组同时进行倒闸操作，且各组之间无相互

联系，操作时不必考虑各任务彼此间的顺序。

xm-220微机防误操作系统选型型号

XM-220卓越微机防误闭锁系统V2.0（B-1型) 采用计算机大屏幕显示器为操作界面，通过显示屏模拟预演操作。可自行绘制与修改主接线图；可定义与修改五防闭锁关系程序。同时通过与监控系统通讯接口，实现一次设备的自动对位功能，将并正确的操作内容传输至电脑钥匙中。配置操作票专家系统具有打印、显示、存储、删除操作票和操作权限分级管理等功能。整个系统具有良好的防病毒、抗干扰、无死机的防护措施，使用方便可靠、快捷灵活，安装、维护方便。

1.硬件配置：

防误主机（iAdapterL2）

iKey-M中型电脑钥匙(液晶汉显)及充电座

各种锁具和相关附件

DELL商用计算机（E2200 1.8G/1G/160G/DVD）

DELL液晶显示器（22寸宽屏）

激光打印机（A4）

2.软件配置：

微机防误闭锁软件

操作票专家系统软件

通讯接口系统软件、

多任务操作系统软件

二  xm-220微机防误操作系统基本原理及特点

XM-220卓越微机防误闭锁系统V2.0（B-1型）软件中预先编写了变电站电气一次系统接线模拟图和所有设备的操作规则；系统可通过监控系统得到现场的设备实际状态（系统本身也具备记忆功能），当运行人员在计算机模拟图上模拟预演时，计算机就根据预先编写好的规则对每项操作进行判断，拒绝执行违反“五防”原则的操作，预演结束后将所预演正确的操作内容传输到电脑钥匙中，然后运行人员就可以拿着电脑钥匙到现场倒闸操作。操作时，运行人员按照操作票的顺序，对应电脑钥匙上显示的设备名称，将电脑钥匙插入相应的编码锁内，通过其探头检测操作的对象是否正确，若正确则显示正确提示信息，同时开放其闭锁回路或机构，这时就可以进行倒闸操作。

系统特点

防误软件有单站版和集控站版两种，单站版分单机和多机两种使用方式。

系统自带图形工具，可方便接线图修改，可以定义新的设备类型及设备画法。

有完善的闭锁功能，能够对断路器、隔离开关、接地刀闸、临时接地线、网门等实现强制闭锁。不仅能满足基本的“五防”闭锁功能，还可实现旁路母线充电、带路操作、倒母线操作、线路侧验电等复杂闭锁功能。对于集控站，还可以有条件地实现站间闭锁功能。与监控通讯时还可以闭锁监控系统的遥控操作。

可实时刷新设备状态，当与防误灯光屏或监控系统通讯时可实时刷新设备状态，并可以显示部分遥测信号。

操作术语生成方式修改方面，可满足不同地区的需要。

可以多任务并行操作。单站多机使用方式时，可实现在多台计算机上同时开多个任务的操作票的功能。

支持防止走“空程序”的闭锁方式。

具有“黑匣子”功能，可以对操作票进行追忆，便于事故分析。

具有一站多图、无极缩放、预览导航等功能。有完整的历史操作票记录：可以对历史操作票进行检索统计，可以对设备的分、合闸次数进行统计。

有严密、完善的用户权限分级管理功能，可以定义每个操作人员在使用本系统时所具有的权限，能够具体到可以操作那些设备。

系统的开放性:支持RS485、CANBUS等现场总线和RS232、以太网、INTERNET等多种网络和接口方式，支持优特规约、SC1801、CDT、DISA等标准规约和101、104、DNP等国际标准规约及其它各种非标准规约。

可以与操作票专家系统配合使用。

可以与防误灯光屏配合使用并实现相互闭锁。

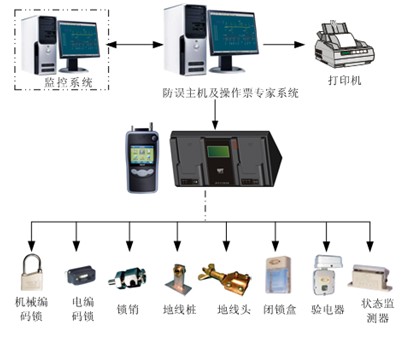

系统结构图

XM-220卓越微机防误闭锁系统V2.0(B-2型)系列微机防误闭锁装置是专门针对终端变电站、开闭所研发的一套性价比较高的防误闭锁产品。以UT-061C为核心的微机防误闭锁系统同时具有完整的五防功能和对解锁钥匙的管理功能。采用液晶触摸屏、RFID无限编码识别等先进技术的UT-061系列产品将微机五防闭锁带入到终端变电领域，为广大用户提供了一种集成度更高、应用更灵活、管理更方便、使用更简单、价格更低廉的微机防误产品。

系统特点：

●  三屏合一：实现了反馈屏、模拟屏及操作屏功能，可实现设备的电气量显示、  闪光报警、母线发光等功能，同时在屏上进行模拟预演，并可在屏上直接对信号进行智能遥控操作。

●  闭锁功能强：不仅能对断路器、隔离开关、接地刀闸、临时接地线、网门等设备实现强制闭锁，还能对监控进行软闭锁；不仅能满足基本的“五防”闭锁功能，还可以实现旁路母线充电,代路操作，倒母线操作，线路侧验电等复杂的闭锁功能。

●  断路器和电动隔离开关通过开关量输入输出单元或监控实时自动对位。无法采集信号的隔离开关、接地刀闸及临时接地线、网门等设备的状态由综合操作屏记忆的方式对位。

●  多任务并行操作，允许同时多个任务进行操作，如果每个任务涉及前一操作票的内容，综合操作屏会给出提示.

●  可以与操作票专家系统通讯，实现不下位仿真模拟预演。

● 与各种综合自动化监控系统接口，或配用测控单元，实现无人值守站在线监控操作及远方操作等各种方式下对一次设备的强制闭锁及设备状态的信息共享。

●  唯一操作权管理功能。

●  操作票及对设备状态的断电记忆功能。

●  “黑匣子”功能，可以对操作票进行追忆，便于事故分析。

●  中央信号系统的全部功能。

●  配用遥视装置，可在综合操作屏上监视倒闸操作全过程，在正常运行状态下，可通过按压灯开关的方式直接监视主要电气设备状态。

● 通过与监控系统的通讯，可实现软闭锁监控系统的遥控操作。

●  通过配置遥控闭锁装置可实现对电动设备就地、远方操作的强制闭锁。

●  采用电编码锁或开关闭锁控制器闭锁现场就地操作的断路器。

● 机械编码锁闭锁手动隔离开关、接地刀闸、网门及临时接地线。

● 对于电动隔离开关、接地刀闸则依用户运行情况可选用电编码锁或机械编码锁（机械编码锁闭锁就地操作机械箱，电编码锁闭锁电气操作回路），也可以两者同时使用。

●  对于有防止走“空程序”、线路侧验电等要求的特殊闭锁方式，可通过加装智能防空锁、超级防空锁、验电器等锁具实现。

● 能完善实现三态小车开关柜的五防闭锁。

●  能对设备的检修操作进行五防闭锁。

● 能对联动设备进行五防闭锁

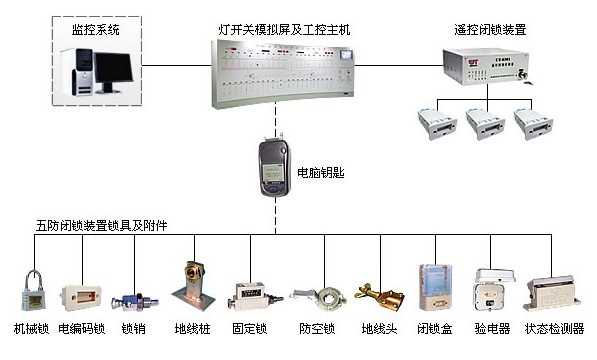

系统结构图：

三． 通讯串口功能及电脑钥匙简绍

  通讯串口功能

支持与任何综合自动化监控系统接口,实现在线监控操作及远方操作等各种方式下对一次设备的强制闭锁及设备状态的资源共享。

本系统主机通过RS232串口或网络与监控后台机或RTU通讯，获取断路器及电动刀闸的实时位置信息，当开关位置与后台机或RTU的位置信息不对应时，本系统报警并进入自动对位。

可对监控后台机的遥控操作和现场就地操作进行五防控制，监控后台机的遥控命令必须满足本系统主机的五防逻辑方为有效命令。本系统独立形成五防操作系统，除闭锁由监控系统操作的断路器、电动刀闸外，不影响后台监控系统或RTU的运行。

可向监控系统(RTU)提供包括开关、刀闸、网门、临时地线等虚遥信量，确保监控系统及时刷新其状态。

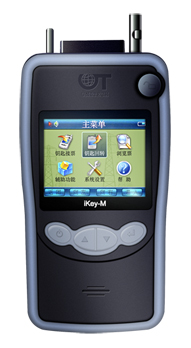

电脑钥匙功能及类型

iKey-M中型电脑钥匙是我公司推出的基于“四无技术”的新一代OLED彩屏电脑钥匙，“四无技术”是我公司投入巨研制成功、专门用于微机防误领域、拥有多项专利的新型采编码技术，其典型的特征为无限编码、无线采码、无源识别、无线通讯。

iKey-M中型电脑钥匙无论在技术上、性能上，还是在制造工艺上，都比上一代电脑钥匙有了本质的提升，满足了现今用户对五防装置的新要求，如：集控站无重码要求、阳光照射清晰显示、－40℃低温工作等特殊应用方案中。

功能及性能简介

无限编码，编码系统采用全球唯一码。

无线采码，电脑钥匙采码为非接触式。

“黑匣子”功能：记录并浏览操作票及操作信息，掉电后数据能够保存10年。

具有清票、自学、记忆、锁编码检查、中止当前的操作票、跳步、实时时钟、电池电量检测、自诊断等功能。

可对多种锁具进行解锁及检测操作：

机械编码锁

电编码锁

遥控闭锁继电器

状态检测器

系统具有多种先进的数据传输模块，如高速红外IRDA模块、无线ut-net通讯模块、CDMA模块等，可根据需要具体选配。

普通话语音提示功能。

显示采用OLED彩屏，增强了视觉效果。

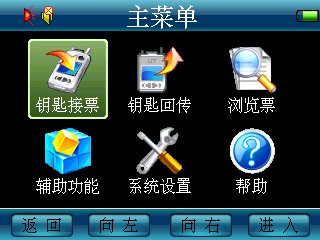

友好的人机界面设计及在线帮助系统，使用方便、简单。

多维键盘输入，操作灵活。

智能电源监控技术(APC)，保证系统低功耗运行，延长电池使用寿命。

支持GB 5007-85规定的全部汉字库

耐超低温、高对比度、多行汉显液晶显示屏。

OLED显示屏幕的亮度软件可调，满足不同用户的需要。

超大容量记忆体，并可根据需要扩充。

具有灵活的手动、自动操作模式切换功能

基于拥有自主知识产权的实时操作系统(RTOS)开发。系统稳定、功能扩展方便。

采用全新的解锁机构，操作简单、方便，使用寿命长。

主要技术参数

环境温度：  -40℃　～　+70℃

环境相对湿度　日平均≤95%，月平均≤90%

电源：4.2V高容量可充电锂离子电池，标配1000mAh

静态工作电流：　　       ≤35mA

开锁时最大电流：　　     ≤300mA

识别编码锁个数：　　     ≥65535

允许通过操作回路电流：　 3mA～5A

抗静电强度：　　　　　   ≥8000V

抗射频干扰强度：　       ≤50db（uV/m）

抗电源端子传输干扰强度： ≤70db（uV）

抗冲击强度：　　　　     ≥6g

操作回路额定电压：       ≤220Ｖ 交、直流　　

抗环境红外线强度：       波长850～980nM时，不小于0.8mW/cm2。

一次接收操作内容：　     384000个汉字

操作票存储容量           ≤4MB

外形尺寸：　             142×71×31  mm

平均无故障时间（ＭＴＢＦ）：50000h

防雨、防尘等级达到GB 4208-84规定的 IP62等级要求

超低温功能增强型:

为了让电脑钥匙能在寒冷天气正常使用，我公司特选用进口军用显示材料代替电脑钥匙的液晶显示器部分，不需用到背光板，同时视角广、画质均匀、反应速度快、较易彩色化，彻底解决了常规液晶显示器在冬季-25℃不正常显示问题。

显示方面：主动发光、视角范围大；响应速度快，图像稳定；亮度高、色彩丰富、分辨率高。

工作条件：驱动电压低、能耗低。

适应性广：采用玻璃衬底可实现大面积平板显示；如用柔性材料做衬底，能制成可折叠的显示器。由于最新新型材料是全固态、非真空器件，具有抗震荡、耐低温（-40℃）等特性，在军事方面也有十分重要的应用，如用作坦克、飞机等现代化武器的显示终端。

iKeyMR-1（录音功能增强型）:

我公司为了满足电力生产要求，在iKey-M中型电脑钥匙基础上增加具有录音功能的iKeyMR-1（录音功能增强型）中型录音电脑钥匙，完全符合在新<安规>的第8页 2.3.6.2 中  ......操作中应认真执行监护复诵制度（单人操作时也应高声唱票），宜全过程录音，等规定。

当设置为打开时，在操作界面下，将启动录音模块。启动完毕后，操作界面下会有○∕▎▎□ 提示。分别表示录音、暂停和停止。黑色显示表示当前的状态。录音时，按停止后再录音，将创建新的文件。录音时，按暂停后再录音，将继续写入原来的文件。

四．操作票专家系统

UT-ZJXT型操作票专家系统是根据我国电力系统运行的实际情况，总结全国电力系统不同地区的特点基础之上开发的适合发电厂、变电站和集控站使用的倒闸操作票智能处理系统，该系统实现了图形开票、手工开票、按典型票开票、自动开票等多种开票方式，提供了操作票打印、网上浏览及操作票管理等功能，可与UT-2000型综合操作屏配合使用，实现设备信息共享、综合操作票开票等功能。也可通过网络，使用浏览器实现设备状态、操作票等信息的远程浏览和查询功能。为现场运行人员开操作票提供一个简单可靠、快速准确的实用工具，大大提高了运行人员的工作效率和准确性。操作票专家系统分单站版、集控站版。

本系统基于Windows系列平台运行，具有良好的图形化人机交互界面，使用简便，配置灵活，运行可靠等特点。特别适合我国电力系统用户，有助于提高广大运行人员工作效率和工作质量。自1992年第一套操作票专家系统投入运行以来，已有1600余套在全国各地使用。

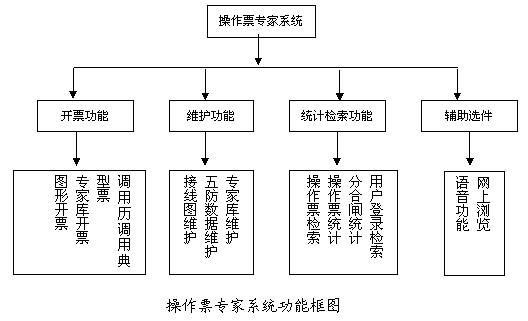

系统功能

1) 开票方式灵活多样

操作票专家系统提供了多种开票方式，每一种开票方式开出的操作票都可以存成典型票以备以后调用，主要开票方式有：

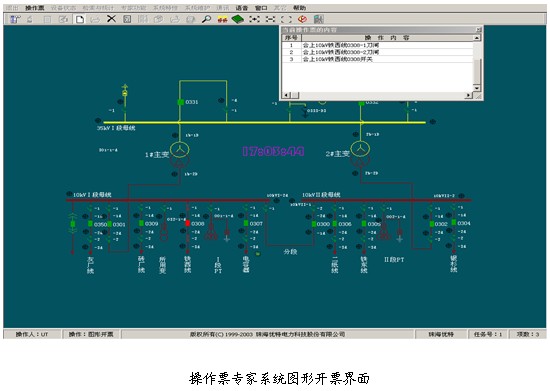

a. 图形开票

通过在接线图上点击要操作的设备的方法来生成操作票，在开票过程中可自动或手工插入二次操作和提示性操作，开出的操作票满足“五防”要求。该方法将“模拟”与开票融为一体，是一种简单实用的开票方法。

b.  使用专家库开票

只需选择运行方式和要操作的线路，系统即可根据专家库自动开出操作票。开出的操作票既可直接使用，也可根据实际情况对操作票进行进一步修改、整理后再使用。

c. 调用典型票

直接调用系统中保存的典型票，被调用的典型票通过“五防”逻辑判断后即可进行打印。

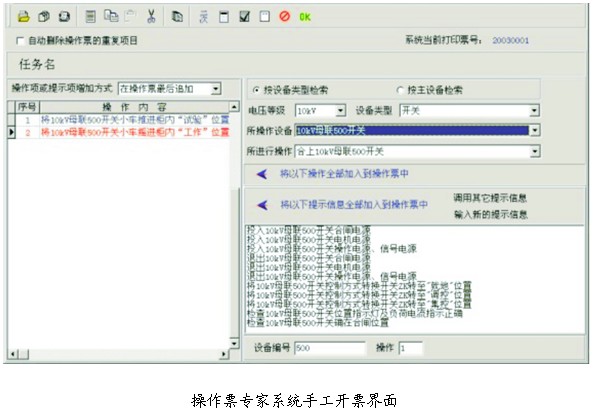

d. 手工开票

模拟手工方式逐项输入操作票的内容，然后进行“五防”逻辑判断、打印，在开票过程中可以调用历史操作票和典型票，提供短语开票功能。

e. 调用历史操作票

2) 格式设计方便

3) 操作票检索统计功能丰富

4) 开票培训功能实用

5) 矢量绘图工具功能强大

6) 设备投入／退出运行方便

7) 用户权限管理功能完善

8) 系统维护工作简单
